局部放电测试仪应用于电力系统的局放检测，包括高压开关柜、环网柜、互感器、变压器、GIS、架空线路、电缆等设备的绝缘状态检测，通过以下几项指标来衡量电气设备的放电程度： 局部放电强度检测：通过测量 1 个工频周期内的放电信号，根据放电脉冲序列中******值（dB）来表征局部放电的强度。
1.配置不同传感器实现电气设备的局部放电检测；
2.提供时域波形、PRPD、PRPS等多种放电图谱，实现不同放电类型的分析；
3.人性化的人机界面方便不同设备的数据管理，包括历史数据变化趋势的追溯、横向与纵向数据分析，实现被测设备360°全面诊断；
4.内置超声波传感器和暂态地电压(以下简称TEV)传感器，可外接变压器、GIS、架空线路、电缆等专用传感器；
5.采用非侵入式检测方式，测试过程中无需停电，无需额外配置高压源；
6.测试带宽范围为30kHz ~ 2.0GHz，适用各种频段的检测原理；

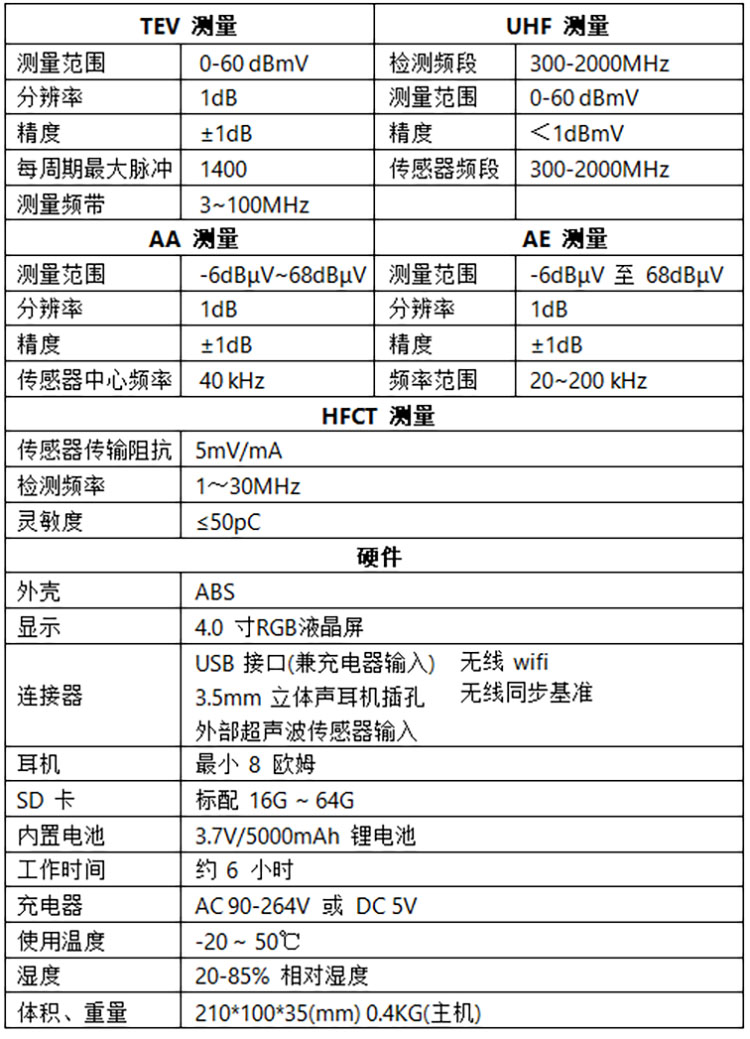

TEV 测量 | UHF 测量 | |||
测量范围 | 0-60 dBmV | 检测频段 | 300-2000MHz | |
分辨率 | 1dB | 测量范围 | 0-60 dBmV | |
精度 | ±1dB | 精度 | ＜1dBmV | |
每周期******脉冲 | 1400 | 传感器频段 | 300-2000MHz | |
测量频带 | 3~100MHz | |||
AA 测量 | AE 测量 | |||
测量范围 | -6dBμV~68dBμV | 测量范围 | -6dBμV 至 68dBμV | |
分辨率 | 1dB | 分辨率 | 1dB | |
精度 | ±1dB | 精度 | ±1dB | |
传感器中心频率 | 40 kHz | 频率范围 | 20~200 kHz | |
HFCT 测量 | ||||
传感器传输阻抗 | 5mV/mA | |||
检测频率 | 1～30MHz | |||
灵敏度 | ≤50pC | |||
硬件 | ||||
外壳 | ABS | |||
显示 | 4.0 寸RGB液晶屏 | |||
连接器 | USB 接口(兼充电器输入) 3.5mm 立体声耳机插孔 外部超声波传感器输入 | 无线 wifi 无线同步基准 | ||
耳机 | 最小 8 欧姆 | |||
SD 卡 | 标配 16G ~ 64G | |||
内置电池 | 3.7V/5000mAh 锂电池 | |||
工作时间 | 约 6 小时 | |||
充电器 | AC 90-264V 或 DC 5V | |||
使用温度 | -20 ~ 50℃ | |||
湿度 | 20-85% 相对湿度 | |||
体积、重量 | 210*100*35(mm) 0.4KG(主机) | |||
