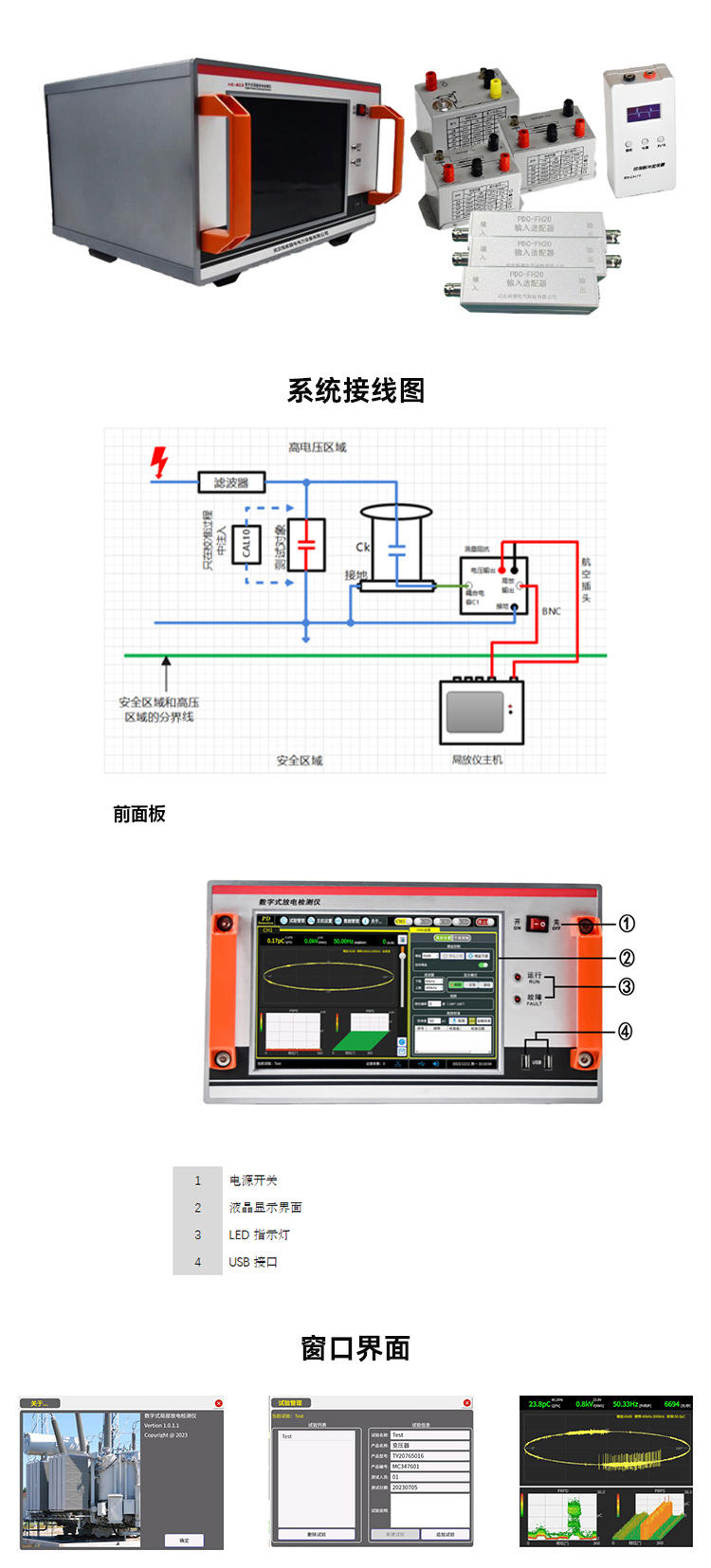

适用于高压产品的型式试验、出厂试验、交接试验，可完成电机、互感器、电缆、套管、电容器、变压器、避雷器、开关及其它高压电器局部放电的定量测试
液 晶 屏：10.1英寸真彩色TFT触摸液晶电容显示屏
操作系统：Linux操作系统
外观尺寸：355mm×282mm×200mm
重 量：11kg
●适用于高压产品的型式试验、出厂试验、交接试验，可完成电机、互感器、电缆、套管、电容器、变压器、避雷器、开关及其它高压电器局部放电的定量测试。
●满足IEC60270、GB/T7354-2018标准，可完成测量和记录局部放电（PD）以及交流测试电压。
●采用Linux操作系统，10.1英寸真彩色TFT触摸液晶电容显示屏。
局放测量系统
局放测量通道数量 | 单通道 |
输入阻抗 | 50Ω |
模拟滤波器（-6dB） | 满足IEC60270、GB/T7354-2018标准 |
下限频率fL：10kHz、20kHz、40kHz、60kHz、80kHz可选 | |
上限频率fU：100kHz、200kHz、300kHz、400kHz、500kHz、1MHz可选 | |
检测灵敏 | <1pC(CA=10nF/CK=1nF) |
<0.1pC(CA=1nF/CK=1nF) | |
采样精度 | 14bit |
采样率 | 60MHz |
增益调节范围 | 60dB、40dB、20dB、0dB、-20dB、-40dB自动或手动可调。 |
可测试品电容量范围 | 6pF~250μF |
线性度误差 | <±3% |
电压测量系统
电压输入范围 | 5~230VAC(RMS) |
线性度误差 | <±3% |
频率范围 | 10~450Hz |
同步方式 | 电源同步或电压输入同步自动切换 |
同步精度 | <1° |
接口
局放输入 | 1×BNC |
电压输入 | 1×航空插头 |
通讯接口 | 1×RS232 |
主机参数
操作系统 | Linux操作系统 |
存储 | 8G及以上 |
电源 | 176~264VAC，50/60Hz |
电源保险 | 250V T 5A |
操作温度 | -10°C~50°C |
贮存温度 | -40°C ~60°C |
相对湿度 | 5%~95%，无冷凝 |
外观尺寸 | 360mm×200mm×283mm（宽×深×高） |
自身重量 | 11kg |
