局部放电定位系统能够通过电信号和超声波信号，集特高频法、超声波法于一体进行带电检测，确定GIS是否存在放电故障，并完成精确定位。
屏幕尺寸：10.1英寸多点触控电容屏
检测通道数：4
接口：BNC输出，BNC输出
检测带宽：300MHz～1500MHz
供电方式：7.4V锂电池，续航8小时
局部放电定位系统能够通过电信号和超声波信号，集特高频法、超声波法于一体进行带电检测，确定GIS是否存在放电故障，并完成精确定位。

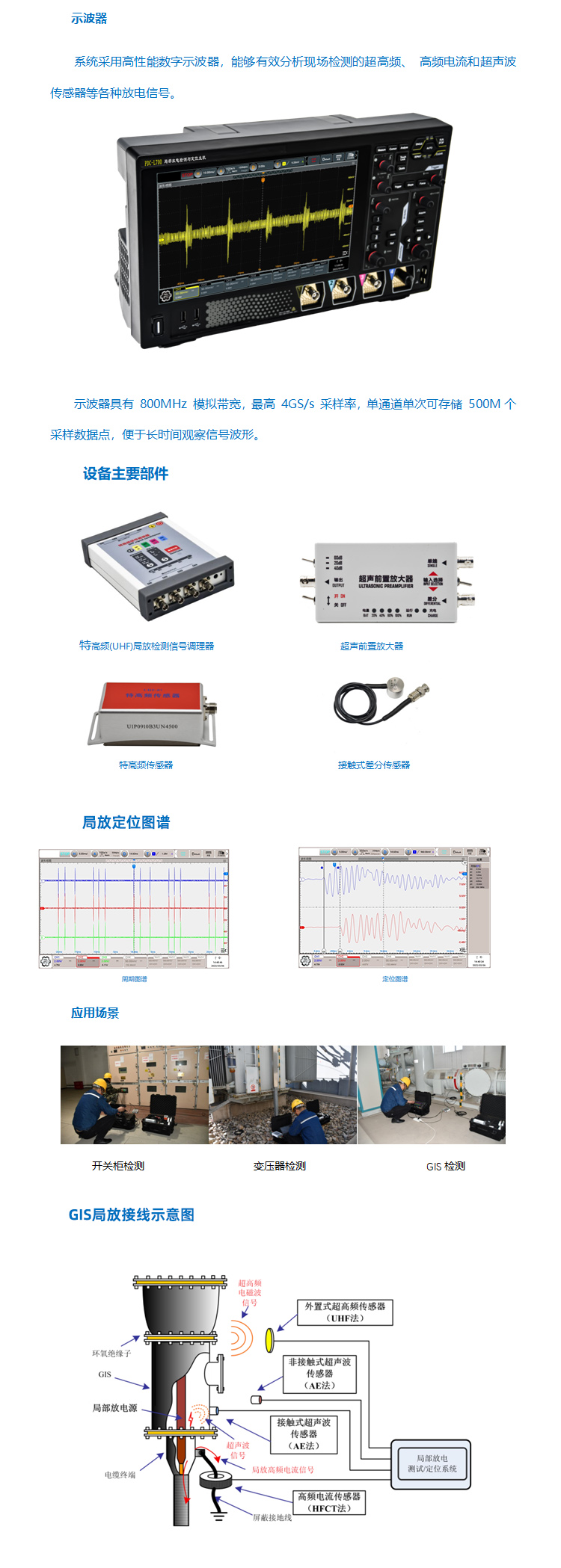

局部放电定位系统具有以下特点：
l 4通道UHF调理单元，可同时连接4路UHF传感器，用于GIS现场测试；
l 提供4路低噪声超声波前置放大器，及超声波传感器，有效解决现场GIS及变压器测试干扰问题；
l 特高频局放检测信号调理器提供高通、低通、带通可控，增益可控，便于分析信号周期特性及定位分析；
l 采用高速数字存储示波器，可分析特高频及超声波信号的波形细节和时域特征，并对局放源进行精确定位分析；
l 利用声电联合检测技术，可对局放源进行准确定位分析，定位精度高；
l 可根据局放信号的相位特征和波形特征，判断局放类型；
l 系统用于变电站GIS、变压器、电抗器、的局部放电带电测试，也可用于开关柜等变电站其它设备的局放带电检测。
项目 | 技术参数 | 备注 |
采样主机 | 系统采样率 | 4GSa/s |
系统模拟带宽 | 800MHz | |
存储深度 | 500Mpts | |
检测通道数 | 4 | |
屏幕尺寸及类型 | 10.1英寸多点触控电容屏 | |
特高频（UHF）局放检测信号调理器 | UHF通道数 | 4通道 |
滤波器 | 高通、低通、带通可选 | |
增益 | 低增益、高增益可选 | |
电源 | 7.4V锂电池供电，续航12小时 | |
接口 | BNC输出，BNC输出 | |
超声前置放大器 | 带宽 | 20kHz~1200kHz |
增益 | 20dB、40dB、60dB可调 | |
输入方式 | 单端、差分可调 | |
供电方式 | 7.4V锂电池，续航8小时 | |
特高频（UHF）传感器 | 检测带宽 | 300MHz～1500MHz |
等效高度 | >8 | |
接触式超声波传感器 | 检测带宽 | 20kHz~300kHz |
工作环境 | 温度 | 操作时：0℃至+50℃ 非操作时：-30℃至+70℃ |
湿度 | 操作时： +30℃以下：≤90%相对湿度（无冷凝） +30℃至+40℃：≤75%相对湿度（无冷凝） +40℃至+50℃： ≤45%相对湿度（无冷凝） 非操作时： +65℃以下：≤90%相对湿度（无冷凝） |
