核心测量对象：绝缘材料的“介质损耗角正切值”（tanδ）

您可以把它理解为一个给电力设备绝缘系统做“体检”的高级医生。它不直接测量电阻，而是测量在交流电压下绝缘材料能量损耗的程度。

• tanδ值越小：代表绝缘材料的能量损耗越小，绝缘性能越好，质量越高，相当于一个“健康的心脏”。

• tanδ值越大：代表绝缘内部存在缺陷（如老化、受潮、杂质等），导致能量损耗增大，绝缘性能下降，是设备故障的潜在隐患。

主要测试的电力设备

介损测试仪广泛应用于需要高质量绝缘的容性设备，主要包括：

1. 变压器类

• 电力变压器：测量其套管（充油或电容式）的介损和电容量，这是变压器预防性试验中最常规的项目。

• 互感器：

• 电流互感器（CT）：检查绕组间和绕组对地的绝缘。

• 电压互感器（PT）：检查其主绝缘和次级绝缘的状况。

2. 高压套管
无论是安装在变压器上还是开关设备上的独立套管，其主绝缘（油纸或胶纸）的介损是判断其能否安全运行的关键指标。

3. 电容器类

• 高压并联电容器：直接测量其介损，能有效发现内部受潮、绝缘油劣化、元件击穿等缺陷。

• 耦合电容器：用于电力线载波通信和电压测量的电容器，其绝缘状况至关重要。

4. 高压断路器

• 测量断路器的断口和支柱套管的介损，特别是少油或多油断路器。

5. 电力电缆

• 对于较长的高压电缆，测量其绝缘（如交联聚乙烯XLPE）的介损，可以评估整体绝缘的老化均匀性和受潮情况。

6. 发电机/电动机

• 测量大型电机定子绕组的绝缘介损，特别是在高压交流电机中，用于判断绝缘系统是否受潮或老化。

7. 绝缘油

• 通过特殊的油杯，可以单独测试变压器绝缘油的介损。油的tanδ值能非常灵敏地反映油质的洁净程度、是否受潮或老化。

为什么这个测试如此重要？

1. 高灵敏度：它能发现绝缘整体受潮、老化、杂质等分布性缺陷，这些缺陷在早期阶段用兆欧表（摇表）测量绝缘电阻时可能无法有效发现。

2. 预防性维护：通过定期测试和比较历年的数据变化，可以提前预警绝缘性能的下降趋势，避免设备在运行中发生击穿或爆炸等严重事故。

3. 保障电网安全：确保电力系统中的关键设备处于健康状态，提高供电可靠性。

总结

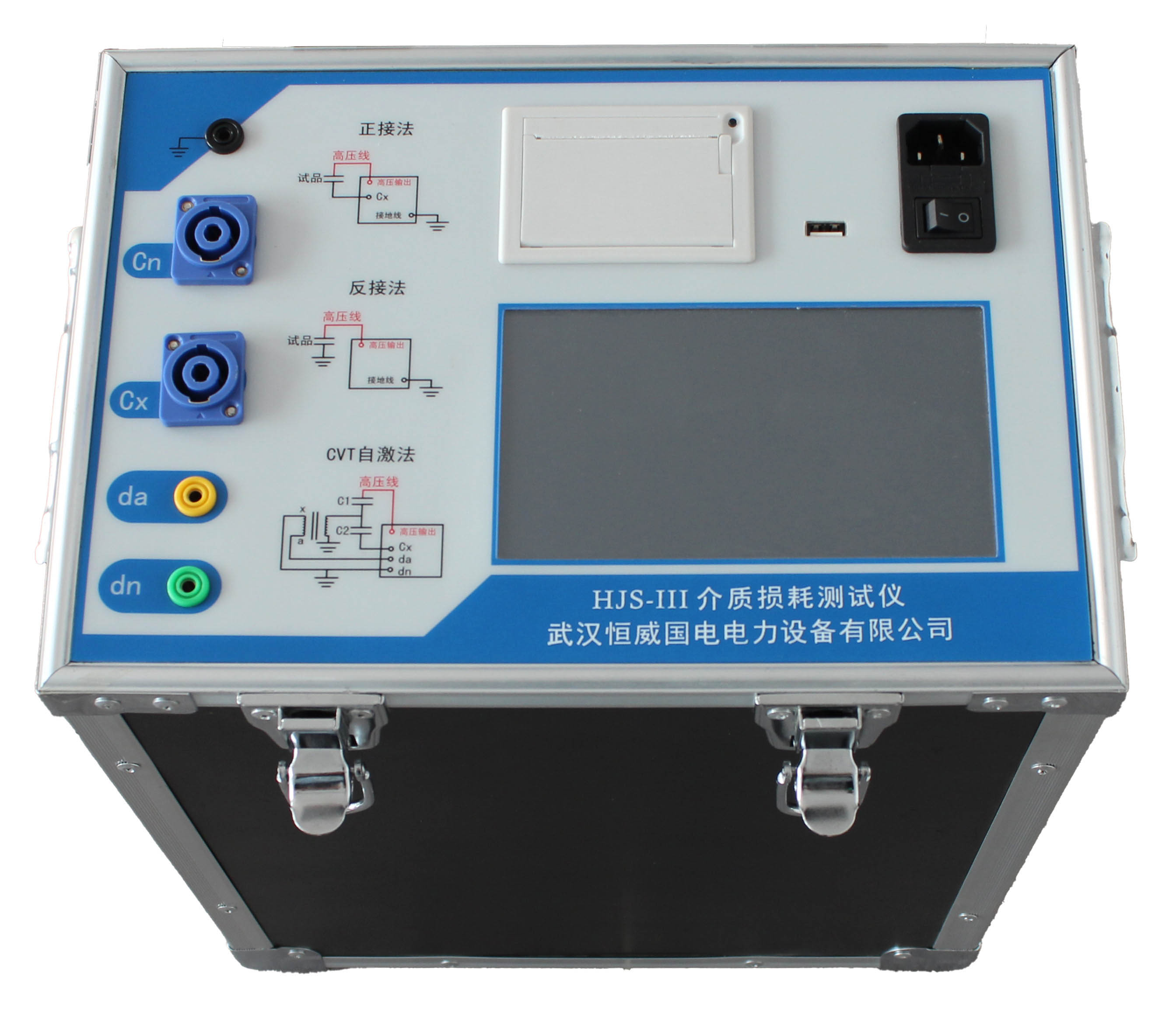

介质损耗测试仪主要用于测量各种高压电力设备（如变压器、互感器、套管、电容器、电缆等）的绝缘材料的介质损耗角正切值（tanδ），以此来判断其绝缘性能的优劣，是电力设备预防性试验和维护中不可或缺的关键工具。

简单来说，它就是电力绝缘系统的“体检专家”，专门负责发现潜在的、肉眼看不见的绝缘隐患。
