1、由于谐振无功全补偿，电源和设备的功率为被试品所需容量的1/10以下(1/Q>10)； 2、串联谐振实际是个电流滤波回路，使通过被试品的电流基本是基波电流，输出电压的波形畸变率(THD)小。 3、试品闪络或击穿后的短路电流为短路前试验电流的1/10以下的(1/Q)能有效防止击穿后扩大对故障点的损伤 4、闪络后立即自动熄弧，熄弧后恢复谐振状态电压建立的过程较长(秒数)是一个稳态的建立过程，既无电压过冲之虑更无微秒级毫秒级瞬态过程的恢复过电压的危险
额度输出电压：0～60kV(AC有效值)及以下
输出频率：50Hz
谐振电压波形：纯正弦波，波形畸变率≤1%
工作制：满功率连续工作时间1min
******试验容量：3000kVA及其以下
工作电源：380V±15%、工频50Hz
1、由于谐振无功全补偿，电源和设备的功率为被试品所需容量的1/10以下(1/Q>10)；
2、串联谐振实际是个电流滤波回路，使通过被试品的电流基本是基波电流，输出电压的波形畸变率(THD)小。
3、试品闪络或击穿后的短路电流为短路前试验电流的1/10以下的(1/Q)能有效防止击穿后扩大对故障点的损伤
4、闪络后立即自动熄弧，熄弧后恢复谐振状态电压建立的过程较长(秒数)是一个稳态的建立过程，既无电压过冲之虑更无微秒级毫秒级瞬态过程的恢复过电压的危险
额度输出电压 | 0～60kV(AC有效值)及以下 |
输出频率 | 50Hz |
谐振电压波形 | 纯正弦波，波形畸变率≤1% |
工作制 | 满功率连续工作时间1min |
品质因素 | 10～40 |
******试验容量 | 3000kVA及其以下 |
工作电源 | 380V±15%、工频50Hz |

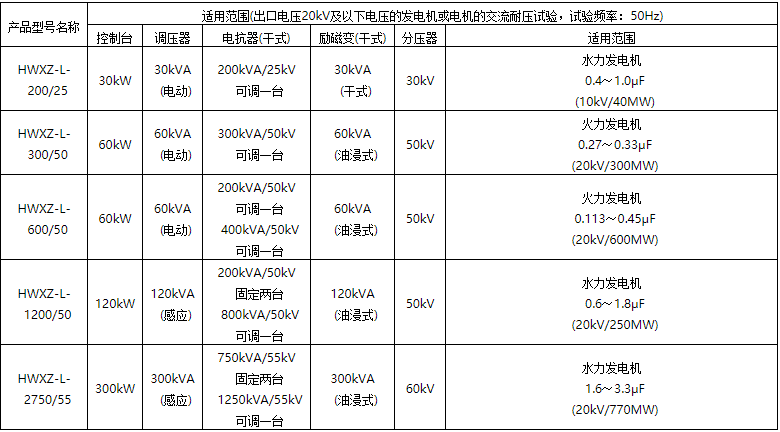

产品配置及适用范围：
注：可根据试品对象参数定制解决方案
电力系统常用水力发电机的电容量参考表：
类别 | 发电机的参数 | ||
额定容量(MW) | 额定电压(kV) | 相电容(μF) | |
水力发电机 | 72.5～85 | 10.5 | 0.694 |
125～150 | 1.8～1.9 | ||
300 | 15.75 | 1.7～2.5 | |
400 | 18.0 | 2～2.5 | |
600 | 2.1～2.5 | ||
