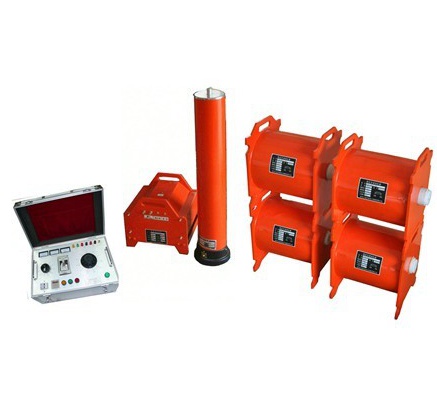

采用了串联谐振的原理，采用了无极手动调感的技术，使得所需电源、试验设备体积和重量几十倍的下降，方便的满足35kV、66kV、110kV、220kV、330kV、500kV电压等级各类型CVT校验的升压要求。该系列装置采用多节电抗器串联的方式，体积小、重量轻，接线操作简单。 根据用户要求，电抗器分为固定电抗器和可调电抗器两种方式。
环境温度：10℃~+40℃
相对湿度：≤90%
工作频率：50HZ
输入电压：AC220(单相)
输出电压波形失真度：优于0.5%
额定输入电压：220V(4台电抗器)
采用了串联谐振的原理，采用了无极手动调感的技术，使得所需电源、试验设备体积和重量几十倍的下降，方便的满足35kV、66kV、110kV、220kV、330kV、500kV电压等级各类型CVT校验的升压要求。该系列装置采用多节电抗器串联的方式，体积小、重量轻，接线操作简单。
根据用户要求，电抗器分为固定电抗器和可调电抗器两种方式。
使用条件 | 环境温度：10℃~+40℃ |
相对湿度：≤90% | |
工作频率 | 50HZ |
输入电压 | AC220(单相) |
输出电压波形失真度 | 优于0.5% |
额定输入容量 | 5KVA(2台电抗器) |
5KVA(4台电抗器) | |
10KVA(6-8台电抗器) | |
额定输入电压 | 220V(4台电抗器) |
额定输入电流 | 22.7A/45.4A |
额定输出电压 | 76.2KV(2台电抗器) |
152.4KV(4台电抗器) | |
209.6KV(6台电抗器) | |
303.1KV(8台电抗器) | |
额定输出电流 | 0.5A/1A |
单台电抗器耐压 | 40KV/60KV |
单台电抗器容量 | 20KVA/40KVA/60KVA |
单台电抗器容量 | 45㎏/60㎏ |
主要配置（可调电抗器型）
35/0.5 | 66/0.5 | 110/0.5 | 110/1 | 220/0.5 | 220/1 | 330/0.5 | 330/1 | 500/0.5 | 500/1 | |
调压控制箱容量 | 5kVA | 5kVA | 5kVA | 5kVA | 6kVA | 10kVA | 10kVA | 15kVA | 10kVA | 15kVA |
额定高压KV | 24.2 | 45.7 | 76.2 | 76.2 | 152.4 | 152.4 | 209.6 | 228.6 | 303.1 | 346.4 |
高压电流 | 0.5A | 0.5A | 0.5A | 1A | 0.5A | 1A | 0.5A | 1A | 0.5A | 1A |
电抗器数 | 1 | 1 | 2 | 2 | 4 | 4 | 6 | 4 | 8 | 6 |
单台电抗器耐压 | 40kV | 50kV | 40kV | 40kV | 40kV | 40kV | 40kV | 60kV | 40kV | 60kV |
单台电抗器容量 | 20kVA | 25kVA | 20kVA | 40kVA | 20kVA | 40kVA | 20kVA | 60kVA | 20kVA | 60kVA |
主要适用范围说明
型号 | 典型适用范围 |
35/0.5 | 电压等级为35kV、电容量小于等于0.04uF的所有CVT |
66/0.5 | 电压等级为66kV、电容量小于等于0.04uF的所有CVT |
110/0.5 | 电压等级为110kV、电容量小于等于0.02uF的所有CVT，使用两节电抗器串联 |
110/1 | 电压等级为110kV、电容量小于等于0.04uF的所有CVT，使用两节电抗器串联 |
220/0.5 | 电压等级为220kV、电容量小于等于0.01uF的所有CVT，使用四节电抗器串联 |
220/1 | 电压等级为220kV、电容量小于等于0.02uF的所有CVT，使用四节电抗器串联 |
330/0.5 | 电压等级为330kV、电容量小于等于0.0075uF的所有CVT，使用四节电抗器串联 |
330/1 | 电压等级为330kV、电容量小于等于0.015uF的所有CVT，使用四节电抗器串联 |
500/0.5 | 电压等级为500kV、电容量小于等于0.005uF的所有CVT，使用六节电抗器串联 |
500/1 | 电压等级为500kV、电容量小于等于0.01uF的所有CVT，使用六节电抗器串联 |
